Descubre las diferencias y características de las fibras multimodo OM3 – OM4

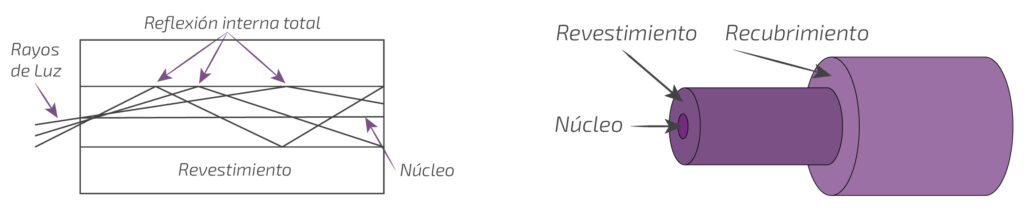

Las fibras MULTIMODO más utilizadas en la actualidad son las conocidas como OM3 y OM4. Ambas tienen un núcleo de 50 micras (μm) por donde viaja la luz, rodeado por un revestimiento de 125 μm, de diferente índice de refracción, que confina los rayos de luz dentro del núcleo. La luz viaja por diferentes caminos (modos) dentro del núcleo.
Estos dos tipos de fibra están optimizados para transportar señales generadas con láser VCSEL (Vertical Cavity Surface Emitting Laser) en longitudes de onda de 850 nm (Primera Ventana de Transmisión). Este tipo de láser emite un haz circular de baja divergencia, con un reducido consumo y por otro lado ideal para cortos alcances (550 metros).
La principal diferencia entre OM3 y OM4 reside en que la última tiene un proceso de fabricación más preciso para minimizar la Dispersión Modal Diferencial (DMD), minimizando la distorsión de la señal debida a las diferentes velocidades efectivas de cada modo. Esto permite poder transmitir señales de un mayor ancho de banda efectivo (EMB – MHz · km).

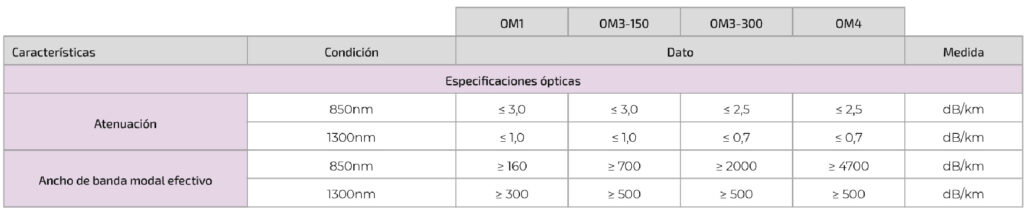

La Asociación de la Industria de las Telecomunicaciones (TIA, Telecommunications Industry Association) establece los parámetros en términos de EMB, Pérdidas de Inserción y calidad óptica, definidas en las normas TIA/EIA-492AAAC-A (OM3) y la TIA/EIA-492AAAD-A (OM4).

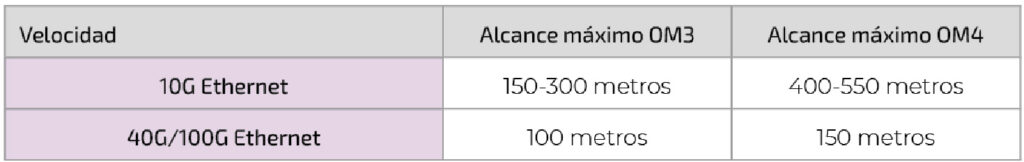

La fibra OM4, al tener el doble de ancho de banda modal efectivo que la OM3, permite transmitir señales de mayor velocidad de transferencia de datos a mayor distancia.

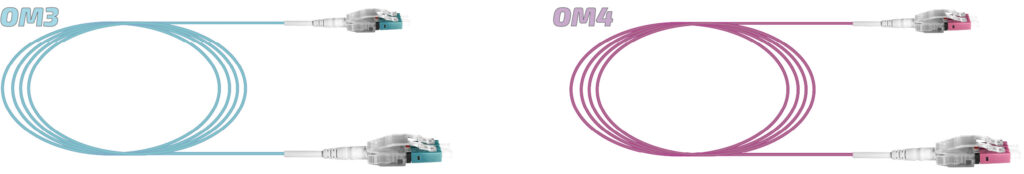

Externamente se diferencian las fibras OM3 y OM4 por el color de su cubierta en latiguillos y conectores. Color AQUA para OM3 y color VIOLETA para OM4, aunque hay algunos fabricantes que siguen manteniendo el color AQUA en OM4 por compatibilidad visual.
Respecto a los conectores lo habitual es que éste sea del mismo color que la cubierta de la fibra pero también es habitual encontrar fibras MM con conectores color marfil
Dentro de cada uno de los dos tipos, existen variantes en función de la distancia admitida.
Las fibras OM3-150 son la evolución de las OM2, alcanzando los 150 metros para señales Ethernet de 10 Gbps, frente a los 300 metros que soportan las OM3-300. La diferencia radica en la mayor atenuación y menor ancho de banda efectivo.
Para las OM4 se catalogan en OM4-400 y OM4-550. De forma similar a las OM3, la diferencia radica en que las OM4-550 están optimizadas para soportar enlaces de 10 Gbps. de hasta 550 metros, con láseres de 850 nm. Depende de la calidad de fabricación del filamento óptico.
KEYNET SYSTEMS dispone de una amplia gama de fibras MULTIMODO OM3-300 y OM4-550 (BendBright™ by DRAKA), en diferentes construcciones, protecciones y CPR más o menos restrictivos, para usos interiores y exteriores.
